Connessioni User Manual

Connessioni

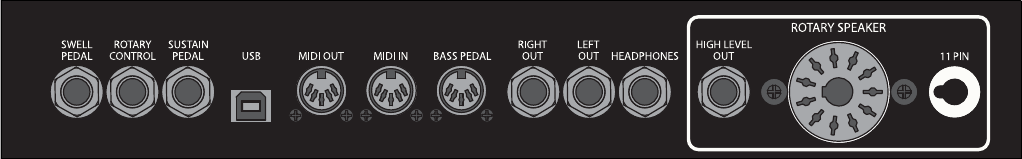

IL PANNELLO POSTERIORE

CONNESSIONI AUDIO

Il Nord C1 Combo Organ è dotato di 3 tipi di connessioni

audio:

Uscita Stereo Main

L’uscita main stereo è composta dai connettori LEFT OUT

e RIGHT OUT. Queste sono uscite linea sbilanciate.

Uscita Headphone (Cuffie)

Uscita stereo al quale poter collegare delle cuffie.

Uscita High Level

L’uscita HIGH LEVEL è composta da un jack da 1/4” e da un

connettore standard Leslie a 11-pin. L’uscita High Level a

14V RMS è sbilanciata ed è concepita unicamente per pot-

ersi collegare ad un cabinet rotary speaker con amplifica-

tore integrato. Altre modalità di utilizzo potrebbero

danneggiare lo strumento.

È possibile creare un routing per far si che l’organo tone-

wheel venga inviato alle uscite LEFT OUT e HIGH LEVEL

OUT e gli organi a transistor all’uscita RIGHT OUT. Consul-

tare la sezione “Routing delle Uscite” a pagina 15 per mag-

giori informazioni.

Consigli generali per le connessioni audio

• Effettuare tutte le connessioni prima di accendere il

vostro amplificatore.

• Accendere l’amplificatore per ultimo.

• Spegnere l’amplificatore per primo.

• Assicurarsi di allineare in modo corretto il pin guida

quando si utilizza il connettore a 11-pin.

CONNESSIONI MIDI

Le modalità di trasmissione e ricezione MIDI sono config-

urabili dal menù MIDI. Consultare la sezione “Implemen-

tazione MIDI” a pagina 17 per maggiori informazioni.

Il Nord C1 Combo Organ è dotato di tre porte di connes-

sione MIDI:

MIDI OUT

Entrambe Le Tastiere, tutti i knob ed i pulsanti (SHIFT,

STORE e MASTER LEVEL esclusi), le porte di connessione dei

pedali e l’ingresso BASS PEDAL trasmettono via MIDI

OUT.

Consultare le sezioni “Suonare una sorgente esterna” a pa-

gina 18 e “Registrare MIDI in un sequencer” a pagina 19

per maggiori informazioni.

MIDI IN

Utilizzato per ricevere messaggi MIDI.

BASS PEDAL

Per suonare i registri bassi dedicati del Nord C1 Combo Or-

gan, collegare il MIDI OUT del vostro controller esterno

(preferibilmente una pedaliera di controllo dei bassi) al

connettore BASS PEDAL. I registri bassi risponderanno a

tutti i messaggi MIDI ricevuti, indipendentemente dal ca-

nale MIDI.

Consultare la sezione “Collegare una pedaliera per i bassi”

a pagina 18 per maggiori informazioni.

CONNESSIONE USB

Il connettore USB può essere utilizzato per aggiornare il

Sistema Operativo dello strumento. Vedi “Aggiornare il Sis-

tema Operativo” a pagina 19.

CONNESSIONI PEDALI

Il Nord C1 Combo Organ è dotato di tre ingressi pedale:

Ingresso Swell Pedal

Utilizzato per controllare il livello di swell del modello di or-

gano selezionato. Notare che il pedale deve essere dotato

di un’uscita jack stereo e collegato al Nord C1 tramite un

cavo stereo (Tip-Ring-Sleeve). Ogni modello di pedale è

dotato di diverse caratteristiche di estensione; questo

parametro può essere regolato dal menù di sistema.

Consultare la Sezione “Tipi di Pedale Swell” a pagina 18 per

maggiori informazioni.

Ingresso Rotary Control

Utilizzato per controllare la velocità del rotary speaker. È

possibile utilizzare qualsiasi pedale di sustain, pedale di

switch o l’accessorio Half Moon Switch. Se si utilizzerò l’ac-

cessorio Half Moon Switch sarà necessario configurare la

tipologia del pedale di controllo dal menù di sistema.

Consultare la sezione “Modalità Rotary Speaker” a pagina

15 o la sezione “Impostare l’Half Moon Switch” a pagina 18

per maggiori informazioni.
